Displej Termit

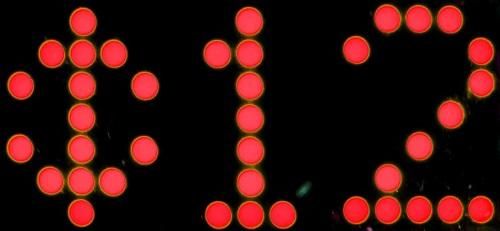

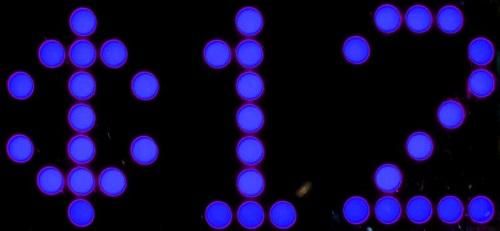

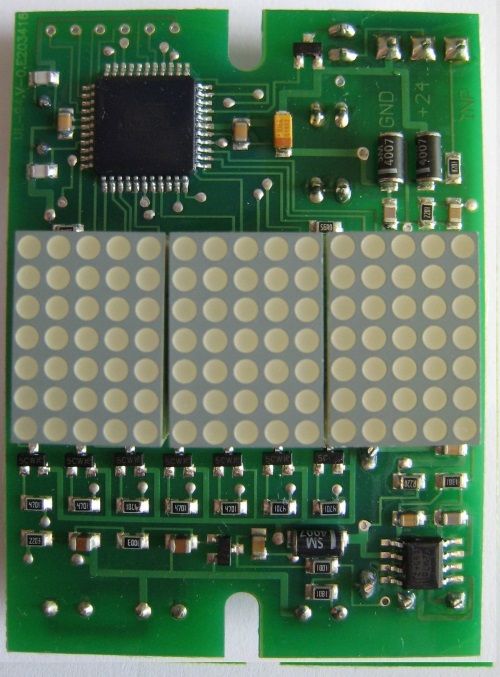

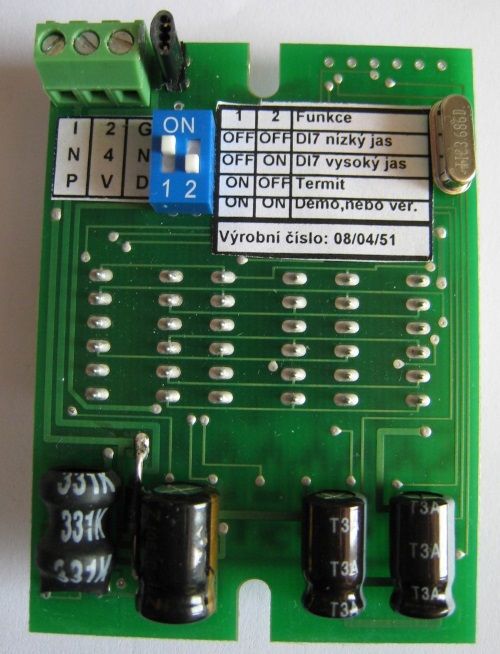

Displej TERMIT je moderní zobrazovací prvek, který je schopen zobrazovat směr jízdy, polohu kabiny a nápisy informující o stavu výtahu. Je použitelný se všemi typy rozvaděčů VIPER a řídicími systémy TTC. Displej je připojen po třech vodičích a je možno jej osadit do všech podlaží. Jeho rozměry umožňují bezproblémovou zástavbu do původních krabiček přivolávačů místo původní směrové signalizace.

Displeje Termit jsou schopné zobrazit celou řadu informací vyjadřujících okamžitý provozní stav výtahu s číslem (znakem) podlaží, texty, šipky i znaky jsou posouvány na displeji plynule, směr a rychlost posuvu, popřípadě jeho vypnutí, lze libovolně nastavit.

Příklad vysílaných textů:

• Přetížená kabina.

• Chyba - otevřené dveře v xx stanici.

• Nenastupujte do kabiny, provádíme údržbu.

• Čekejte, probíhá srovnávací jízda.

• Aktivován požární sjezd (střídá se s číslem patra).

• Aktivováno výhradní ovládání z kabiny (střídá se s číslem patra).

• Výtah blokován v xx stanici.

• Výtah v požárním režimu, nepoužívat.

• Překážka při zavírání dveří kabiny v xx stanici.

• Výtah mimo provoz, chyba xx.

Příznivá cena a snadná montáž předurčují tento zobrazovač k použití do všech stanic.

Zobrazovače do kabiny

Multifunkční modul Spider

Dodáváme komplexní řešení, které integruje moderní monochromatický zobrazovač s řadou informací včetně data, času, loga firmy. Modul v kabině vyhodnocuje signály od tenzometrických čidel vážení, které dodáváme výrobcům kabin. Modul umožňuje připojení servisní jednotky na kabině výtahu, přístup do podlaží přes DALLAS čip, hlášení pater a další.

Systém nadále podporuje zobrazovače firmy TTC.

Jedná se o modul, který je propojen s řídícím systémem v rozváděči po sběrnici CAN. Je zde integrován kabinový zobrazovač, hlásič pater, gong, čtečka Dallas čipů, tenzometrické vážení, řízení dveří i pro průchozí kabiny. Modul současně přenáší po sběrnici signály pro kabinová tlačítka, několik universálních vstupů a výstupů.

Použitím modulu se značně omezí počet vodičů na kabinu, zjednoduší montáž. Veškerá nastavení se provádí přes servisní menu modulu.

Technické parametry:

Rozměry:

• Deska včetně zobrazovače: 130 x 155 mm, maximální montážní hloubka 45 mm.

• Bezšroubové svorkovnice WAGO.

• Zobrazovač: modrobílý LCD 160 128 bodů, viditelná oblast 100 x 82 mm.

• Upevňovací body v rozích desky 4 x M3.

• Napájecí napětí 12-24 V DC, odběr pří napájení 24 V, cca 150 mA.

• Řízení a napájení po čtyřech vodičích (sběrnice CAN).

• Plynule stavitelné podsvětlení zobrazovače, automatická snížení jasu podsvětlení displeje po zhasnutí osvětlení kabiny.

• Možnost řízení dvou nezávislých pohonů dveří u průchozí klece (2x dvou povelové řízení).

• Indikace východu (nástupní stanice).

• Vstupy - řidič, 2x fotobuňka, 2x tlačítko reverzace, urychlení zavření dveří, přetíženo.

• Další universální vstupy.

• Universální výstupy.

• Indikační LED diody na každém vstupu a výstupu pro usnadnění servisní diagnostiky.

• Volby stanic - 3 x 8 vstupů voleb s potvrzením.

• Konektor pro připojení servisní jednotky rozváděče Viper na kabině.

• Poruchové relé pro ovládání kabinového telefonu (proti zneužití).

• Hlasová indikace pater a provozních stavů.

• Gong.

• Vyhodnocování Dallas čipů (volitelná blokace jízdy do pater).

• Možnost připojení čtečky čipových karet komunikující po sériové lince.

• Integrované vážící zařízení (vyhodnocuje tenzometrické snímače v závěsu kabiny nebo pod podlahou). Senzory je možno objednat jako příslušenství.

• Funkce nouzového světla v kabině.

• Řízení komunikátoru z kabiny, zobrazování provozních stavů.

• Modul je  kompatibilní s řízením TTC, lze využít většinu funkcí (je třeba specifikovat při objednání).

Funkce:

Displej je možno dodat s barevným filtrem v barvě oranžové nebo zelené.

Přímo na displeji je možné aktivovat servisní mód, ve kterém se nastavují základní funkce jako je jas, kontrast, kalibrace vážení, umožňuje zobrazit verzi sw vybavení,  vybrat grafické a zvukové  schéma. Displej umožňuje nahrát vlastní obrázky, loga firmy, nápisy na přání. Pro účely diagnostiky lze přechodně zobrazit provozní stavy vstupů, výstupů a vážení.
