Multifunkční kabinový modul Spider

Jedná se o modul, který je propojen se řídícím systémem v rozváděči po sběrnici CAN. Je zde integrován kabinový zobrazovač, hlásič pater, gong, čtečka Dallas čipů, tenzometrické vážení, řízení dveří i pro průchozí kabiny. Modul současně přenáší po sběrnici signály pro kabinová tlačítka, několik universálních vstupů a výstupů.

Použitím modulu se značně omezí počet vodičů na kabinu, zjednoduší montáž. Veškerá nastavení se provádí přes servisní menu modulu.

Technické parametry:

Rozměry:

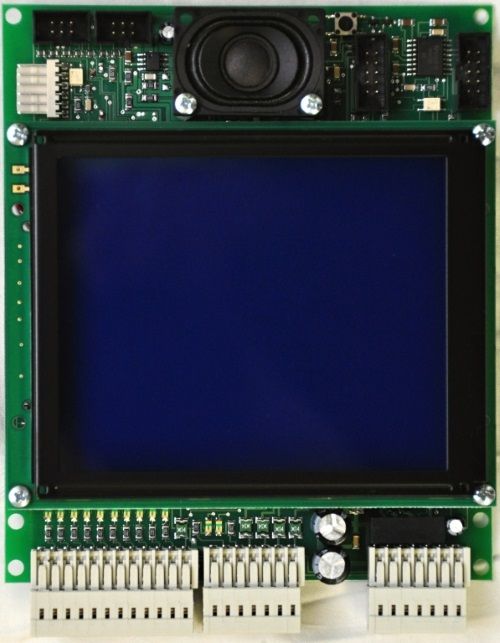

• Deska včetně zobrazovače: 130x155, maximální montážní hloubka 45 mm.

• Bezšroubové svorkovnice WAGO.

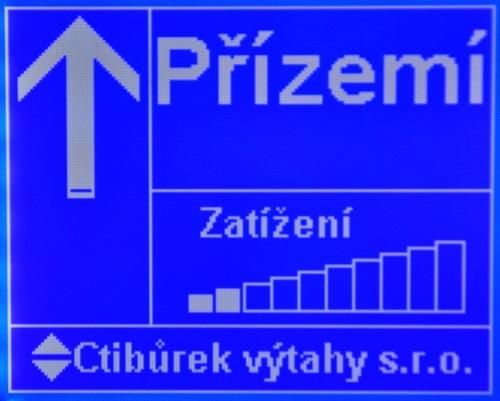

• Zobrazovač: modrobílý LCD 160 128 bodů, viditelná oblast 100x82mm.

• Upevňovací body v rozích desky 4 x M3.

• Napájecí napětí 12-24V DC, odběr pří napájení 24V, cca 150mA.

• Řízení a napájení po čtyřech vodičích. (běrnice CAN).

Funkce:

• Plynule stavitelné podsvětlení zobrazovače, automatická snížení jasu podsvětlení display po zhasnutí osvětlení kabiny.

• Možnost řízení dvou nezávislých pohonů dveří u průchozí klece. (Dvou povelové řízení dveří 2x.)

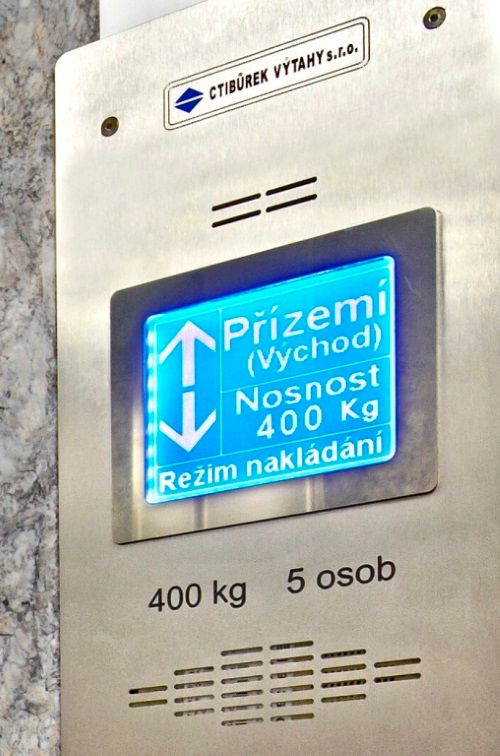

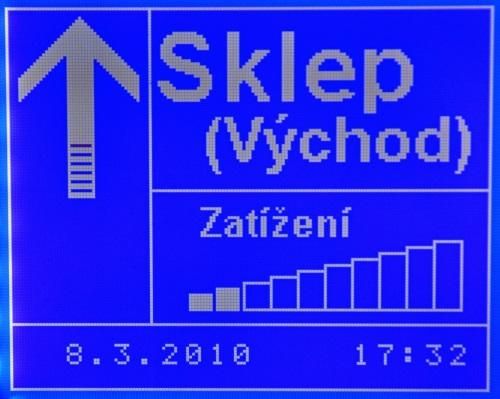

• Indikace východu (nástupní stanice).

• Vstupy: řidič, 2x fotobuňka, 2x tlačítko reverzace, urychlení zavření dveří, přetíženo.

• Universální vstupy a výstupy.

• Indikační LED diody na každém vstupu a výstupu pro usnadnění servisu.

• Volby: 3x8 vstupů voleb s potvrzením.

• Konektor pro připojení servisní jednotky rozvaděče Viper na kabině.

• Poruchové relé pro ovládání kabinového telefonu.

• Hlasová indikace pater a provozních stavů.

• Gong.

• Vyhodnocování Dallas čipů ( volitelná blokace jízdy do pater).

• Možnost připojení čtečky čipových karet komunikující po sériové lince.

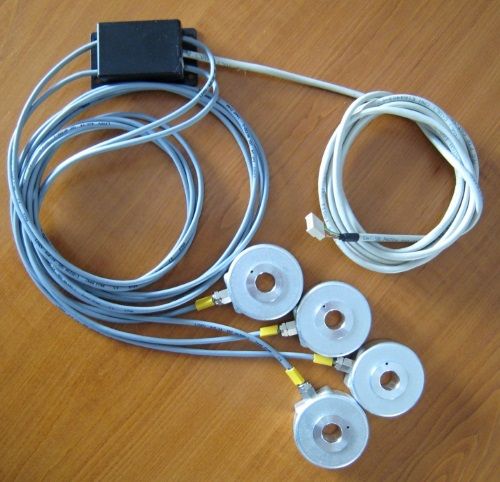

• Integrované vážící zařízení (vyhodnocuje tenzometrické snímače v závěsu kabiny, nebo pod podlahou). Senzory je možno objednat jako příslušenství.

• Funkce nouzového světla v kabině.

• Řízení komunikátoru z kabiny, zobrazování provozních stavů.

• Modul je  komatibilní s řízením TTC, lze využít většinu funkcí. (je třeba specifikovat při objednání)

Displej je možno dodat s barevným filtrem v barvě oranžové nebo zelené.

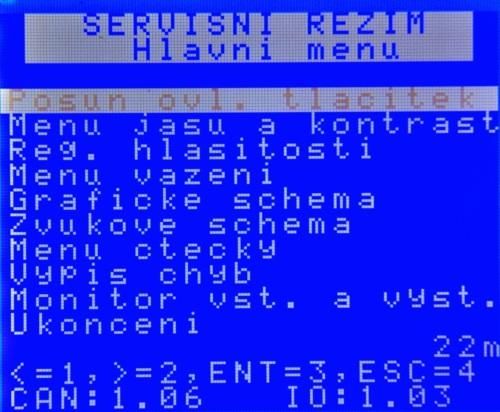

Na displeji je možné aktivovat servisní mód, ve se nastavují základní funkce, jako je jas, kontrast, kalibrace vážení, umožňuje zobrazit verzi sw vybavení,  vybrat grafické a zvukové  schéma.. Displej umožňuje nahrát vlastní obrázky, loga firmy, specielní nápisy na přání. Pro účely diagnostiky, lze přechodně zobrazit provozní stavy vstupů, výstupů, vážení.
